동탄 LG 노트북 수리 (15Z980-GR3BK)

1) 접수 증상

동탄 석우동에서 찾아주신 손님의 LG 그램 노트북입니다.

윈도우 동작이 느려서 윈도우10 재설치 요청







2) 확인 증상과 수리 내용

윈도우 동작이 느립니다. 윈도우10 재설치 과정에서 CPU 온도가 높습니다.

2-1. 윈도우10 Home 22H2 최신 버전으로 윈도우 재설치 후 윈도우 최종 업데이트까지 진행했습니다.

2-2. CPU 온도를 낮추기 위해서 서멀 컴파운드 재도포 작업을 진행했습니다.







3) 점검 과정

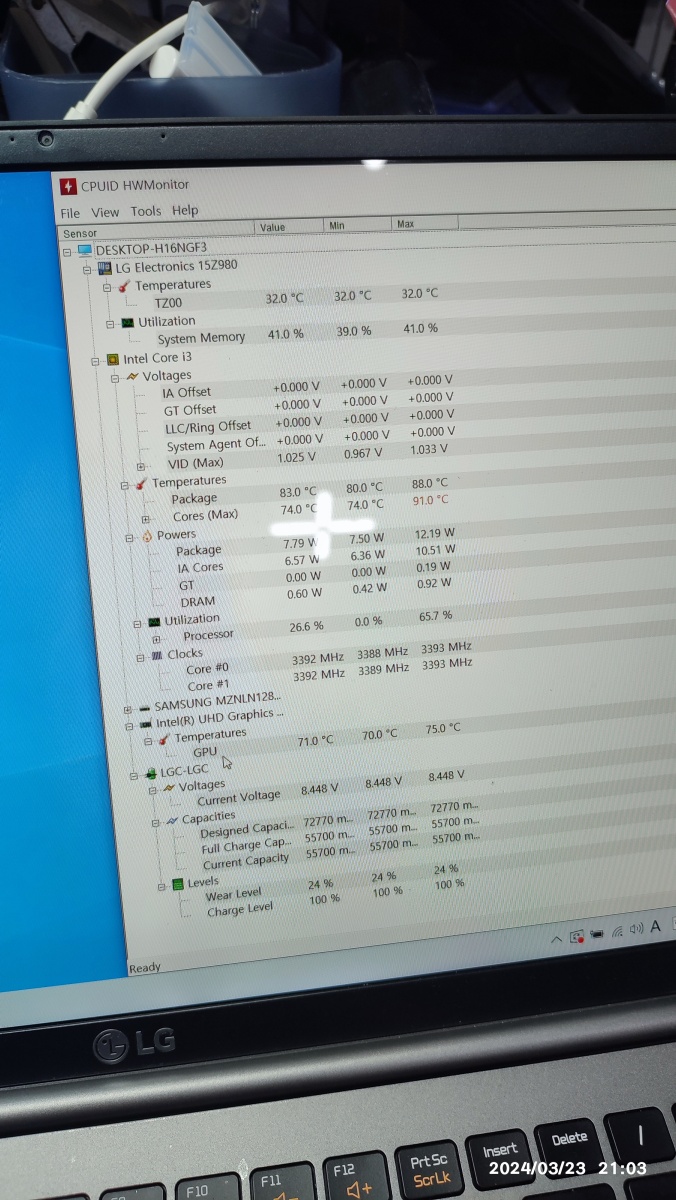

윈도우10 재설치하고 윈도우 업데이트 과정에서 노트북의 CPU 온도를 체크하고 있습니다. 최대 온도가 91도가 찍히고 있습니다.

윈도우 업데이트 과정인데, CPU 온도가 90도를 찍고 있습니다.





4) 노트북 분해 과정

2018년 제조된 LG 제품인데, 대부분의 사용자는 서멀 재도포 작업을 안 해주기 때문에, 서멀 재도포를 위해서 커버를 열었습니다.

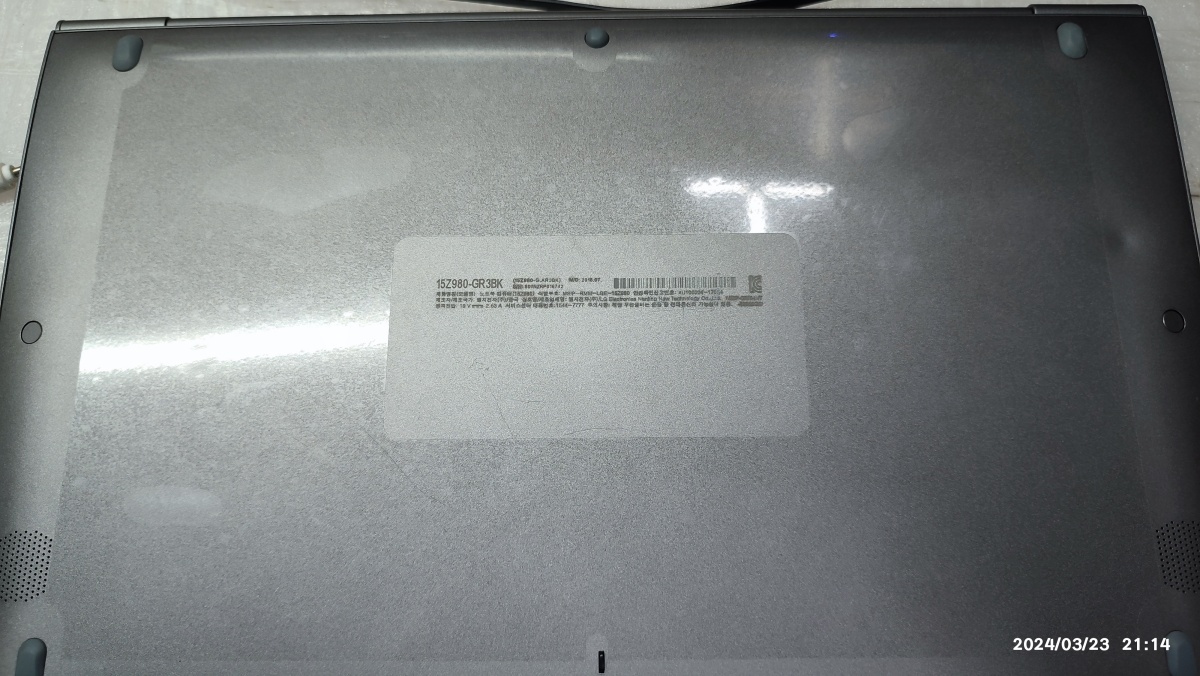

LG 그램 노트북 15Z980-GR3BK



노트북 하단 커버에 고정된 나사를 풀면, 아래와 같이 노트북 분해가 됩니다.

15Z980-GR3BK 분해 사진





CPU 소켓을 덮고 있는 방열판을 제거하고 CPU 위에 묻은 서멀을 닦아내고, 새로운 열전도체를 재도포했습니다.

CPU 방열판을 제거하고 기존의 서멀을 닦아냈습니다.

방열판에 묻은 서멀도 닦아냈습니다. MX4라는 서멀 컴파운드를 CPU 칩셋 위에 재도포 했습니다.





5) M.2 슬롯

 SSD는 M.2 SSD (SATA규격) 제품이 장착된 상태입니다. SSD는 접속 불량 증상이 있을 수 있기 때문에 분해했을 때, 제거해서 닦아서 다시 장착했습니다. 2개의 M.2 SSD 슬롯이 만들어진 상태인데, 오른쪽 슬롯은 i7, i5, i3 CPU가 장착된 경우에 동작된다고 적어놨네요. 팬티엄이나 셀러론 CPU가 장착된 경우에는 이 슬롯을 굳이 붙여놓지는 않았을 거 같습니다. 저도 확인한 건 아닙니다. 나중에 비슷한 모델이 입고되면 확인해 보겠습니다. 기판에 NVMe 지원 여부는 적어두지 않았네요. M.2 소켓을 두개나 만들어 놓은 만큼, NVMe 타입도 지원될 것으로 보입니다. 요즘(2024년)은 SATA규격의 M.2 SSD는 거의 단종됐고 대부분이 NVMe 방식으로 나와서 선택의 여지가 없기는 합니다.

 SATA 규격의 M.2 SSD가 꽂혀 있었으니, (B키 M키 같이 있는) SATA형 M.2 SSD는 인식됩니다. M키만 있는 NVMe도 지원될 것으로 보이지만, M.2 2개 소켓 모두 NVMe를 꽂았을 때도 동시 지원될지는 모르겠습니다. LG 홈페이지에서 정보 찾기가 쉽지 않네요. 서비스센터로 지원 여부를 확인하시고 장착해 볼 거 같습니다. 오래된 제품은 매뉴얼에 표시도 잘 안 된 경우도 많기 때문에, 서비스센터 상담사도 확실하지 않을 수 있습니다. 제품을 꽂아서 확인하는 방법이 제일 확실합니다.

M.2 슬롯 2개 있습니다. 기존에 장착된 M.2 SSD는 SATA 규격의 B&M키 M.2 SSD가 장착된 상태입니다. 오른쪽 슬롯(J7)은 i3, i5, i7 CPU만 지원된다고 적혀있네요.



 CPU 서멀 구리스를 재도포해도 온도가 극적으로 떨어지진 않습니다. 기본 CPU 온도가 높습니다. 최대 온도는 83도 찍히고 있네요. 과부하 작업을 진행하면 90도를 찍을 거 같습니다. 조용한 독서실 같은 곳에서 사용할 때, CPU 온도가 급격하게 올라가면, 팬 소음(고속 회전)이 발생될 수 있기 때문에 터보 부스트가 터지지 않게끔 CPU 최대 성능을 낮춰서, 사용하는 것도 방법이 될 수 있겠습니다.

(왼쪽 사진) 터보 부스터 3.4GHz, (오른쪽 사진) 2GHz 낮은 CPU 동작 속도







6) 노트북 충전 포트 (USB C에 PD 충전기로 충전 가능함)

 아래의 제품은 기본 19V 어댑터가 제공됩니다. 그리고 추가적으로 USB C 포트를 통해서도 충전이 가능합니다. 일반 핸드폰 충전기로 안 될 거 같고요. 노트북 충전용 USB C타입 PD 충전기로 충전 가능할 것으로 보입니다.

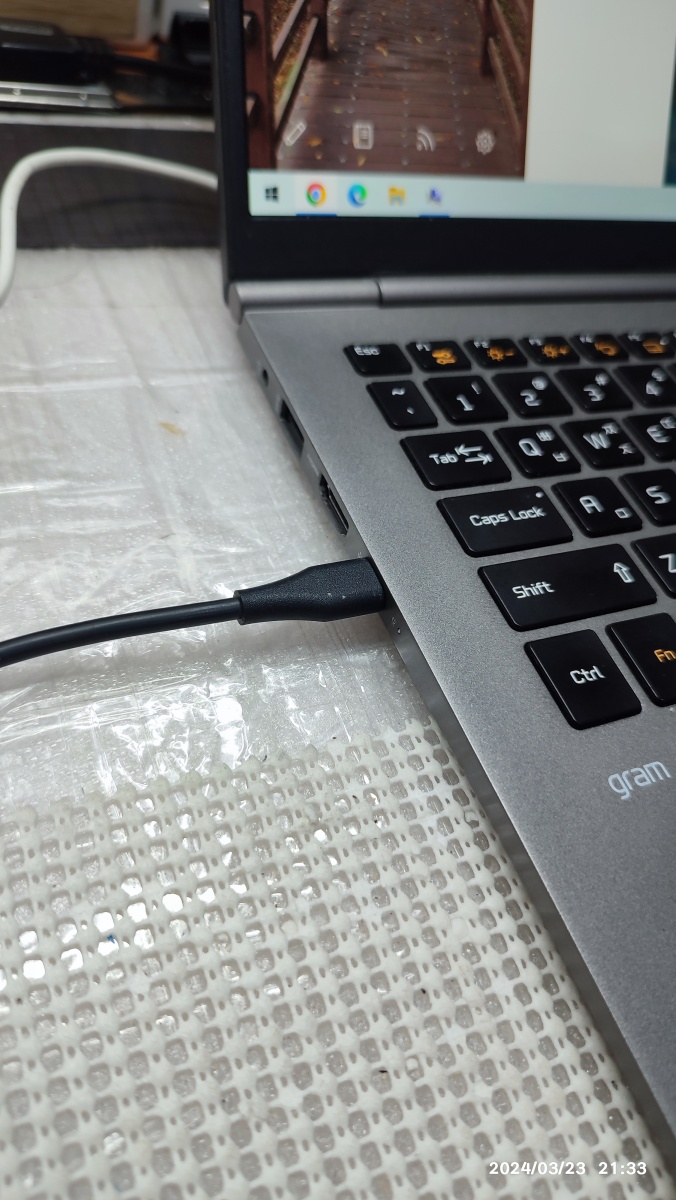

왼쪽) 어댑터로 충전 오른쪽) USB PD 충전기로 충전 중 => 둘 다 충전 중 LED가 켜지고 노트북 충전 표시가 됩니다.

---

[ USB PD 충전기 설명 ] https://www.fsp-group.com/kr/knowledge-prd-61.html

USB PD 충전기란 무엇인가요? 어떤 장점이 있나요?

---
